Einbauanleitung für Shimano Ebike-Motoren

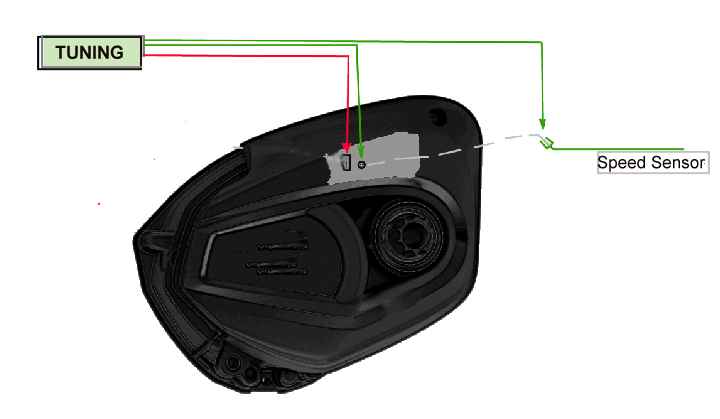

Schematische Darstellung vom Anschluss des Tunings:

Installation



Vor dem Einbau darauf achten, dass das E-Bike ganz ausgeschaltet ist. Gegebenenfalls den Akku entfernen. Die benötigten Anschlüsse sind in der Regel immer unter der seitlichen Abdeckung vom Motor verbaut. Man muss daher die Abdeckung abschrauben.

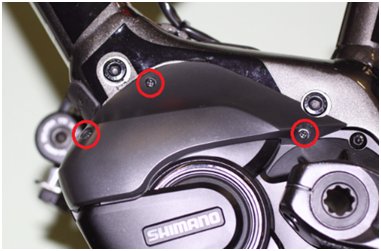

 1) Lösen Sie die drei durch den roten Ring am Foto gekennzeichneten Schrauben und entfernen Sie die Kunststoffabdeckung des Mittelmotors. Unter dieser Abdeckung sind alle notwendigen Kabel und An­schlüsse untergebracht. Die Abdeckungen sind je nach E-Bike Modell in verschiedenen Formen und Farben verbaut und könnten daher von der Abbildung ein wenig abweichen.

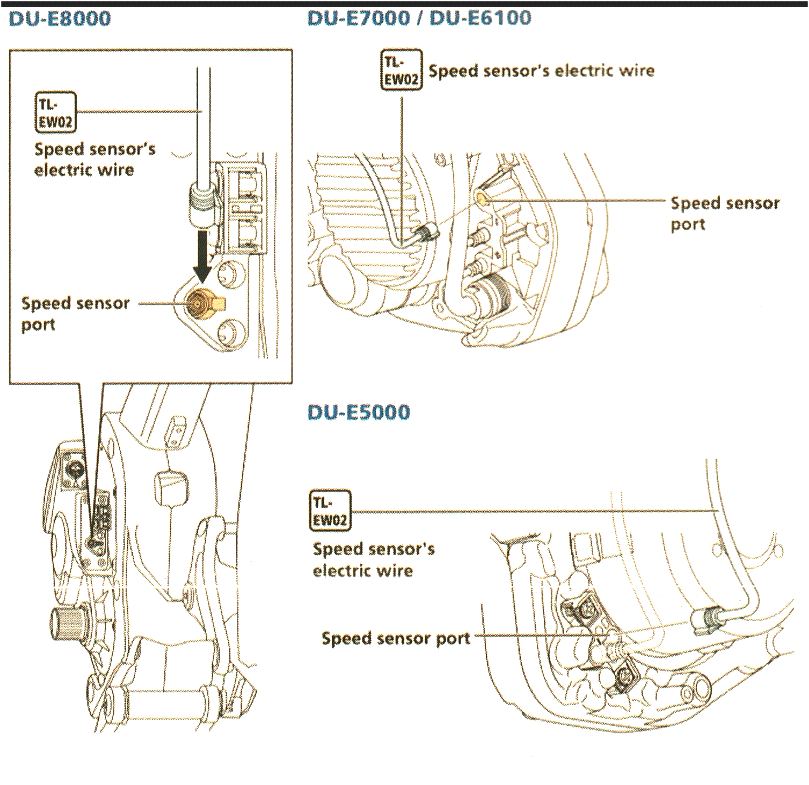

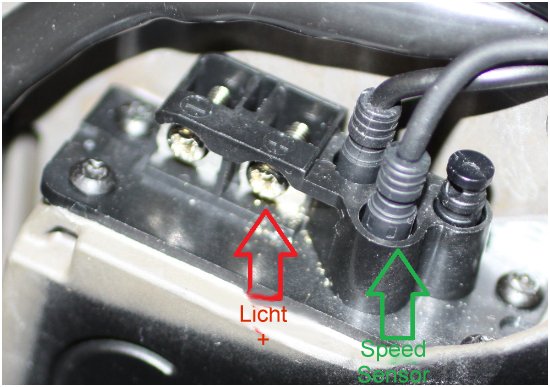

 2) Trennen Sie den Stecker zwischen Motor­einheit und Geschwindigkeitssensor (im Bild durch grünen Pfeil markiert). Beim ersten Öffnen löst sich dieser oft schwer, man muss stark ziehen. Lösen Sie die Schraube der positiven (+) Lichtklemme (im Bild durch roten Pfeil markiert):

3) Verbinden Sie den Abgezogenen Stecker vom Geschwindigkeitssensor mit dem Modul und geben Sie den 2. Stecker des Moduls  in dem Motor (das Modul wird also zwischengesteckt. Schließen Sie das rote Stromkabel an die positive Lichtklemme an und ziehen Sie die Schraube der Klemme wieder fest.

Aktivierung

Das Tuning kann jederzeit über die Lichtsteuerungsfunktion des Fahrradmenüs oder die LICHT-Taste auf dem Display oder der Lenkersteuerung aktiviert oder deaktiviert werden. Sehen Sie im Fahrradhandbuch nach. Wenn die Lichter AN sind, ist das Tuning AUS. Wenn die Lichter AUS sind, ist das Tuning EIN.

HINWEIS: Wenn Sie möchten, dass Ihr Tuning automatisch ein-/ausgeschaltet wird, wenn das E-Bike ein-/ausgeschaltet wird, schließen Sie das Modul einfach an die Anschlüsse des Geschwindigkeitssensors an und lassen Sie das rote Stromkabel unverbunden.

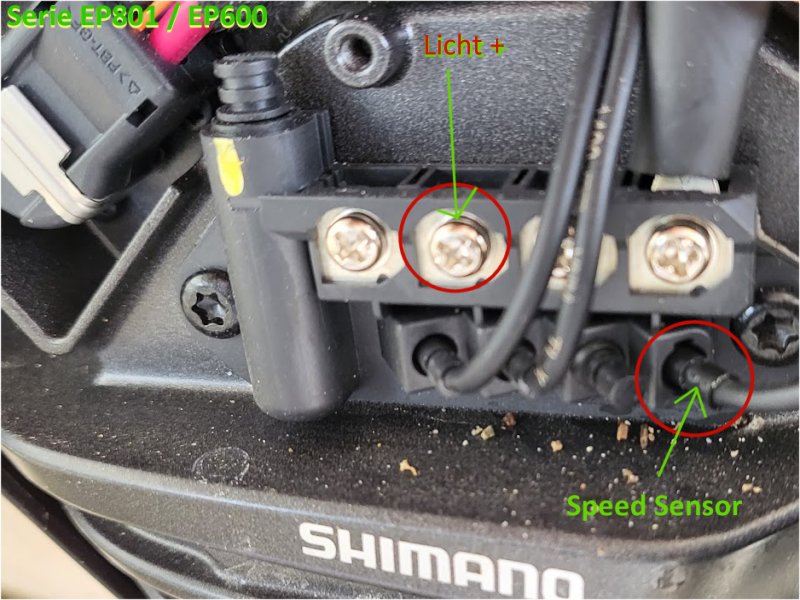

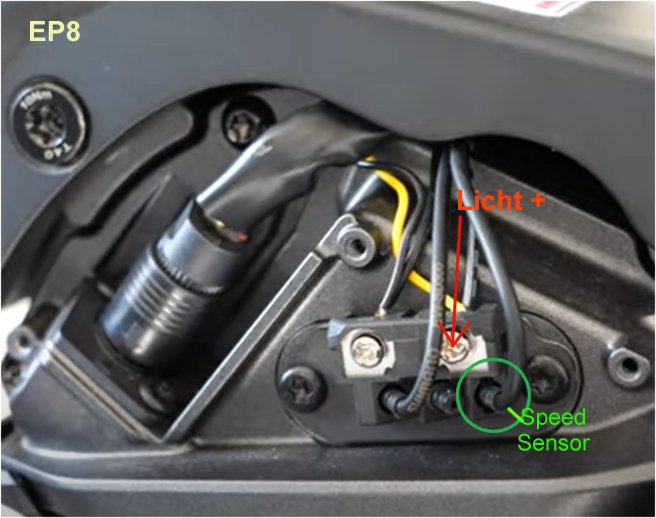

Shimano EP6/EP8 (Serie EP600 / EP801)

Werkstattbesuch - Service/Updates der Firmware vom Pedelec:

Es wird unbedingt empfohlen, das Modul auszubauen, bevor man vom Händler ein Service durchführen lässt. Bitte fragen Sie vor einem  Update nach, ob das Modul für die Version des Firmware-Updates geeignet ist. Vor einem Update das Tuning in jedem Fall ausbauen.

Bei neuen Rädern vor dem Einbau mindestens 1 km ohne Tuning fahren.
