Einbauanleitung für TQ HPR Ebike-Motoren
Einbau Tuning bei einem M1 Spitzing:

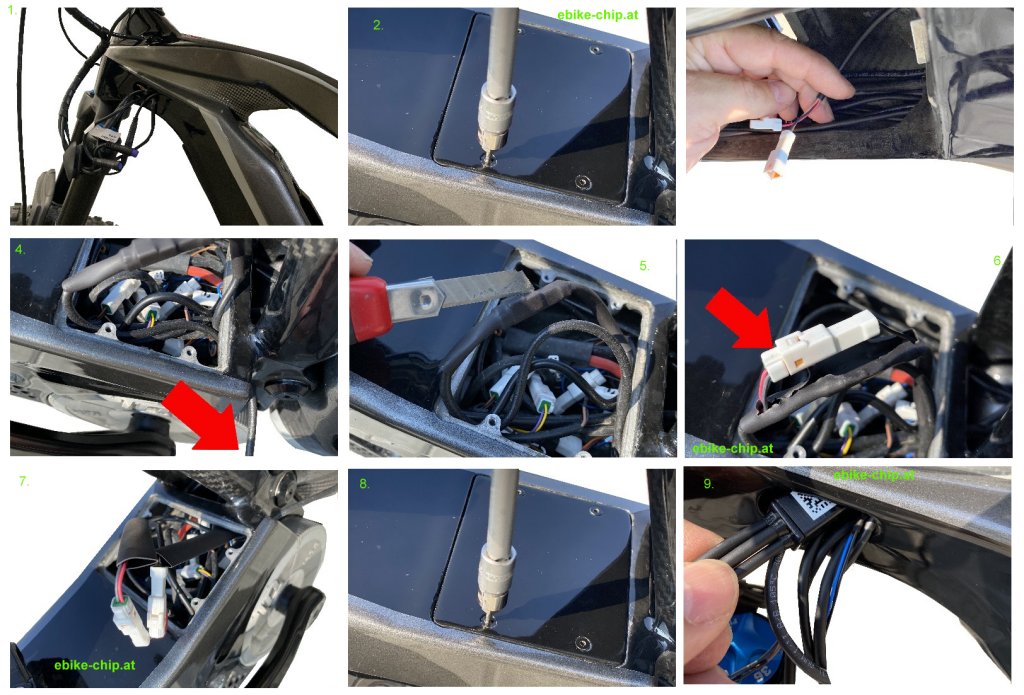

1. Entfernen Sie die Gummitülle am Lenker, durch die das Kabel zum Display geführt wird, und ziehen Sie den Stecker zum Display aus dem Rahmen. Trennen Sie den Stecker und verbinden Sie die beiden schwarzen Stecker des Moduls mit beiden Anschlüssen.
Wichtig: Wenn Sie eine Sigma Remote 500 zusammen mit einem Sigma View 1200/1300 Display an Ihrem Fahrrad installiert haben, werden das Display und die Remote über ein Y-Kabel mit dem Motor verbunden. Das Modul muss dann zwischen dem Motor und diesem Y-Kabel angeschlossen werden, nicht zwischen dem Display und der Remote!
2. Öffnen Sie die Abdeckung über dem Motor mit einem Inbus Größe 2.
3. Fädeln Sie das ca. 1m lange Kabel des Moduls mit den beiden weißen 3-poligen Steckern durch den Rahmen (z.B. mit Hilfe eines Kabelbinders). Bitte orientieren Sie sich bei der Kabelführung an vorhandenen Kabeln im Batteriefach (siehe Foto unten). Führen Sie das Kabel weiter durch die Öffnung, die im letzten Schritt geöffnet wird.
4. Suchen Sie den Anschluss für den Geschwindigkeitssensor. Sie können einfach dem Kabel folgen, das vom Motorgehäuse zum Sensor verläuft. Der Stecker ist möglicherweise mit Schrumpfschlauch isoliert.
5. Entfernen Sie gegebenenfalls den Schrumpfschlauch vorsichtig mit einem Messer. Schneiden Sie am besten nur dort, wo Sie den Stecker unter dem Schrumpfschlauch sehen können, und achten Sie darauf, keine Kabel zu beschädigen.
6. Trennen Sie die 3-polige Steckverbindung zum Geschwindigkeitssensor. Drücken Sie dazu die Entriegelung an der mit dem Pfeil markierten Stelle. Nehmen Sie dazu einen dünnen Schlitzschraubendreher oder den Fingernagel und ziehen Sie die Anschlüsse auseinander.
7. Verbinden Sie die beiden soeben getrennten Stecker mit denen des Tunings, das durch den Rahmen geführt wurde. Optional können die Anschlüsse mit Schrumpfschläuchen nachisoliert werden.
8. Schließen Sie die Abdeckung wieder.
9. Schieben Sie das Modul und die Anschlüsse in den Rahmen und verschließen Sie die Öffnung wieder mit der Gummitülle.
Aktivierung vom Tuning
Um die Unterstützung oberhalb von 25km/h an- oder abzuschalten, wechseln Sie bitte die Unterstützungsstufe um eine Stufe runter, hoch, runter und wieder hoch. Bei Erfolg sehen Sie im Anschluss eine Animation, die über den aktuellen Zustand informiert.
Ein Beispiel, beginnend in der Stufe 3:
Taster runter (neue Stufe: 2)
Taste hoch (neue Stufe: 3)
Taste runter (neue Stufe: 2)
Taste hoch (neue Stufe: 3)
Nach dem Einschalten Ihres Pedelecs zeigt das Tuning eine Animation an, die über den Zustand informiert. Steigt der Tacho innerhalb 3 Sekunden von 1,0 km/h auf 9,0 km/h, ist das Tuning eingeschaltet und Ihr Pedelec unterstützt Sie mit Motorleistung oberhalb von 25 km/h.
Sinkt die Geschwindigkeit von 9,0 km/h auf 1,0 km/h, ist das Tuning ausgeschaltet. Die Unterstützung des Motors endet bei 25 km/h.
